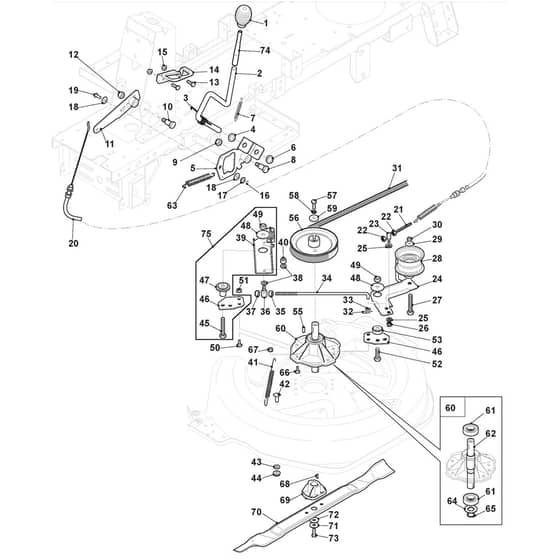

R27M - 2019 - 2T0050286/CAS - Mountfield Ride On Mower Blade Diagram

R27M - 2019 - 2T0050286/CAS - Mountfield Ride On Mower Blade Diagram
R27M - 2019 - 2T0050286/CAS - Mountfield Ride On Mower Blade Diagram

Description

Mountfield R27M Parts Diagram

Product Name - R27 M

Model Year - 2019

Model Type - MJ 66 E

Art.N - 2T0050286/CAS

Ref. Img. Part No. Details
  1 Knob
Knob
MO125394510/0 Out of stock
Knob
£4.07 £3.39

  2 Lever
Lever
MO327315149/0 Out of stock
Lever
£17.06 £14.22

  3 Spring
Spring
MO127430595/0 Out of stock
Spring
£5.02 £4.18

  4 Washer
Washer
MO112521370/0 Out of stock
Washer
£1.49 £1.24

  5 Lever
Lever
MO384317099/0 Out of stock
Lever
£15.72 £13.10

  6 Ring
Ring
MO122020050/0 Out of stock
Ring
£1.49 £1.24

  7 Spring
Spring
MO125430208/1 Out of stock
Spring
£3.38 £2.82

  8 Bracket
Bracket
MO127510122/1 Out of stock
Bracket
£5.69 £4.74

  9 Nut
Nut
MO112154210/0 In stock
Nut
£1.63 £1.36

  11 Bracket
Bracket
MO384773577/0 Out of stock
Bracket
£13.40 £11.17

  13 Screw
Screw
MO112815200/0 In stock
Screw
£1.49 £1.24

  14 Sector
Sector
MO327734065/0 Out of stock
Sector
£5.02 £4.18

  15 Nut
Nut
MO112292102/0 In stock
Nut
£1.63 £1.36

  16 Benzing Ring
Benzing Ring
MO112000930/0 In stock
Benzing Ring
£1.49 £1.24

  19 Pin
Pin
MO125510085/1 Out of stock
Pin
£1.49 £1.24

  20 Blades Engagement Wire
Blades Engagement Wire
MO384004606/1 Out of stock
Blades Engagement Wire
£37.93 £31.61

  21 Tie Rod
Tie Rod
MO127840058/2 Out of stock
Tie Rod
£12.08 £10.07

  24 Tightener Lever
Tightener Lever
MO384307001/1 Out of stock
Tightener Lever
£16.25 £13.54

  27 Screw
Screw
MO112691600/0 Out of stock
Screw
£1.75 £1.46

  28 Pulley
Pulley
MO127604008/0 Out of stock
Pulley
£90.07 £75.06

  29 Washer
Washer
MO112523060/0 In stock
Washer
£1.49 £1.24

  31 Belt
Belt
MO135061428/0 In stock
Belt
£36.65 £30.54

  32 Cotter Pin
Cotter Pin
MO124487995/0 Out of stock
Cotter Pin
£1.49 £1.24

  34 Connecting Rod
Connecting Rod
MO127034085/0 Out of stock
Connecting Rod
£8.66 £7.22

  35 Nut
Nut
MO112293200/0 Out of stock
Nut
£1.49 £1.24

  36 Pin
Pin
MO127510126/0 Out of stock
Pin
£4.57 £3.81

  38 Antifriction Washer
Antifriction Washer
MO325670011/0 Out of stock
Antifriction Washer
£1.49 £1.24

  40 Nut
Nut
MO112155000/0 Out of stock
Nut
£1.49 £1.24

  41 Brake Spring
Brake Spring
MO127430592/0 Out of stock
Brake Spring
£5.54 £4.62

  42 Screw To 31-8-2017
Screw To 31-8-2017
MO112818690/0 Out of stock
Screw To 31-8-2017
£1.61 £1.34

  43 Washer
Washer
MO112521350/0 Out of stock
Washer
£1.49 £1.24

  44 Nut
Nut
MO112293201/0 In stock
Nut
£1.63 £1.36

  45 Screw
Screw
MO112692395/2 In stock
Screw
£3.12 £2.60

  47 Bushing
Bushing
MO127047021/0 Out of stock
Bushing
£6.37 £5.31

  48 Washer
Washer
MO112523090/0 Out of stock
Washer
£1.75 £1.46

  49 Nut
Nut
MO112155020/0 Out of stock
Nut
£1.63 £1.36

  52 Screw
Screw
MO112794400/0 Out of stock
Screw
£1.91 £1.59

  53 Bushing
Bushing
MO127047017/0 Out of stock
Bushing
£5.02 £4.18

  55 Feather
Feather
MO112139480/0 In stock
Feather
£1.63 £1.36

  56 Pulley
Pulley
MO127604014/0 Out of stock
Pulley
£37.93 £31.61

  57 Screw
Screw
MO112793102/0 In stock
Screw
£1.49 £1.24

  58 Grower
Grower
MO112583500/0 Out of stock
Grower
£1.49 £1.24

  59 Washer
Washer
MO125670007/0 Out of stock
Washer
£1.90 £1.58

  61 Bearing
Bearing
MO119216047/0 In stock
Bearing
£15.18 £12.65

  62 Shaft
Shaft
MO127023003/0 Out of stock
Shaft
£33.86 £28.22

  63 Spring
Spring
MO125430259/0 Out of stock
Spring
£4.60 £3.83

  64 Dust Cover Disc
Dust Cover Disc
MO325160501/1 Out of stock
Dust Cover Disc
£1.49 £1.24

  65 Seeger
Seeger
MO112609260/0 Out of stock
Seeger
£1.75 £1.46

  66 Screw From 01-9-2017
Screw From 01-9-2017
MO9959-0825-16 Out of stock
Screw From 01-9-2017
£1.49 £1.24

  66 Screw To 31-8-2017
Screw To 31-8-2017
MO112818700/0 In stock
Screw To 31-8-2017
£1.49 £1.24

  68 Key
Key
MO112139100/0 In stock
Key
£1.49 £1.24

  69 Blade Holder
Blade Holder
MO125463200/0 In stock
Blade Holder
£8.83 £7.36

  70 Blade Winged
Blade Winged
MO184109505/0 In stock
Blade Winged
£39.25 £32.71

  71 Elastic Washer
Elastic Washer
MO112508128/0 Out of stock
Elastic Washer
£1.28 £1.07

  72 Washer
Washer
MO112523080/0 In stock
Washer
£1.49 £1.24

  73 Screw
Screw
MO112735694/0 In stock
Screw
£1.90 £1.58

  74 Lever
Lever
MO327315151/1 Out of stock
Lever
£20.86 £17.38

  75 Blade Brake Kit
Blade Brake Kit
MO384220506/1 Out of stock
Blade Brake Kit
£31.15 £25.96


Description

Mountfield R27M Parts Diagram

Product Name - R27 M

Model Year - 2019

Model Type - MJ 66 E

Art.N - 2T0050286/CAS
