R25M - 2008 - 299971536/BQ - Mountfield Ride On Mower Transmission Diagram

R25M - 2008 - 299971536/BQ - Mountfield Ride On Mower Transmission Diagram
R25M - 2008 - 299971536/BQ - Mountfield Ride On Mower Transmission Diagram

Description

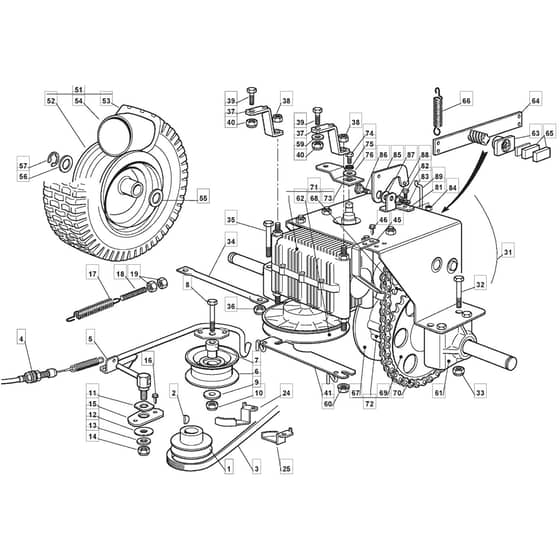

Mountfield R25M Parts Diagram

Product Name - R25 M

Model Year - 2008

Model Type - EL 63

Art.N - 299971536/BQ

Ref. Img. Part No. Details
  1 Pulley
Pulley
MO127604006/2 Out of stock
Pulley
£57.29 £47.74

  2 Key
Key
MO112139100/0 In stock
Key
£1.49 £1.24

  3 Belt
Belt
MO135061406/0 In stock
Belt
£40.57 £33.81

  4 Cable
Cable
MO384207103/2 Out of stock
Cable
£17.06 £14.22

  5 Lever
Lever
MO384317077/0 Out of stock
Lever
£24.19 £20.16

  6 Guide Pulley
Guide Pulley
MO127604007/0 Out of stock
Guide Pulley
£48.76 £40.63

  7 Bushing
Bushing
MO127047007/0 Out of stock
Bushing
£2.42 £2.02

  8 Screw
Screw
MO112691200/0 Out of stock
Screw
£1.63 £1.36

  11 Washer
Washer
MO327670054/0 Out of stock
Washer
£13.16 £10.97

  13 Antifriction Washer
Antifriction Washer
MO325670011/0 Out of stock
Antifriction Washer
£1.49 £1.24

  13 Washer To 31-8-2003
Washer To 31-8-2003
MO112523060/0 In stock
Washer To 31-8-2003
£1.49 £1.24

  16 Screw To 31-8-2003
Screw To 31-8-2003
MO112735120/0 Out of stock
Screw To 31-8-2003
£1.49 £1.24

  16 Screw
Screw
MO112735122/0 Out of stock
Screw
£1.49 £1.24

  17 Spring
Spring
MO125430219/1 Out of stock
Spring
£3.53 £2.94

  18 Tie Rod
Tie Rod
MO125840005/0 Out of stock
Tie Rod
£2.84 £2.37

  19 Nut
Nut
MO112293200/0 Out of stock
Nut
£1.49 £1.24

  24 Right Plate
Right Plate
MO327546041/0 Out of stock
Right Plate
£5.09 £4.24

  25 Left Plate
Left Plate
MO327546043/0 Out of stock
Left Plate
£4.48 £3.73

  31 Transmission Unit
Transmission Unit
MO318400970/1 Out of stock
Transmission Unit
£852.96 £710.80

  32 Screw
Screw
MO112692050/0 In stock
Screw
£1.75 £1.46

  33 Nut
Nut
MO112154210/0 In stock
Nut
£1.63 £1.36

  35 Screw
Screw
MO125943001/0 Out of stock
Screw
£1.49 £1.24

  39 Screw To 31-8-2003
Screw To 31-8-2003
MO112792611/0 Out of stock
Screw To 31-8-2003
£1.49 £1.24

  39 Screw
Screw
MO112793701/0 Out of stock
Screw
£1.49 £1.24

  40 Nut To 31-8-2003
Nut To 31-8-2003
MO112155000/0 In stock
Nut To 31-8-2003
£1.49 £1.24

  45 Overinjected Chain Tightener
Overinjected Chain Tightener
MO384394830/0 Out of stock
Overinjected Chain Tightener
£30.29 £25.24

  46 Screw
Screw
MO112735104/0 Out of stock
Screw
£1.49 £1.24

  51 Rear Wheel
Rear Wheel
MO384680075/0 Out of stock
Rear Wheel
£86.34 £71.95

  52 Rimm
Rimm
MO184044013/0 Out of stock
Rimm
£50.54 £42.12

  53 Tyre 13X5.00-6 Kings
Tyre 13X5.00-6 Kings
MO127590059/0 Out of stock
Tyre 13X5.00-6 Kings
£51.47 £42.89

  54 Inner Tube
Inner Tube
MO127590057/0 Out of stock
Inner Tube
£15.84 £13.20

  55 Washer
Washer
MO112521410/0 Out of stock
Washer
£1.75 £1.46

  55 Washer To 31-8-2003
Washer To 31-8-2003
MO112520010/0 Out of stock
Washer To 31-8-2003
£2.17 £1.81

  56 Washer
Washer
MO125670005/2 Out of stock
Washer
£3.92 £3.27

  57 Benzing Ring
Benzing Ring
MO112001010/0 Out of stock
Benzing Ring
£1.75 £1.46

  59 Washer
Washer
MO112523070/0 Out of stock
Washer
£1.49 £1.24

  60 Nut
Nut
MO112293201/0 In stock
Nut
£1.63 £1.36

  62 Pulley
Pulley
MO119700050/0 In stock
Pulley
£21.12 £17.60

  65 Pad
Pad
MO119700052/0 Out of stock
Pad
£42.01 £35.01

  66 Spring
Spring
MO119700048/0 Out of stock
Spring
£3.38 £2.82

  67 Brake Disc
Brake Disc
MO119700054/0 Out of stock
Brake Disc
£36.47 £30.39

  68 Pinion
Pinion
MO119700049/0 Out of stock
Pinion
£10.84 £9.03

  69 Ring Gear
Ring Gear
MO119700055/0 Out of stock
Ring Gear
£20.72 £17.27

  70 Chain
Chain
MO119700047/0 Out of stock
Chain
£58.25 £48.54

  72 Differential
Differential
MO118400971/1 Out of stock
Differential
£331.84 £276.53

  74 Screw
Screw
MO112791011/0 Out of stock
Screw
£1.36 £1.13

  75 Washer
Washer
MO112540040/0 Out of stock
Washer
£1.36 £1.13

  76 Washer
Washer
MO322680009/0 Out of stock
Washer
£1.75 £1.46

  82 Screw
Screw
MO112791200/1 Out of stock
Screw
£1.34 £1.12

  83 Washer
Washer
MO112523040/0 In stock
Washer
£1.49 £1.24

  84 Nut
Nut
MO112292102/0 In stock
Nut
£1.63 £1.36

  86 Fulcrum Pin
Fulcrum Pin
MO122524970/2 Out of stock
Fulcrum Pin
£1.82 £1.52


Description

Mountfield R25M Parts Diagram

Product Name - R25 M

Model Year - 2008

Model Type - EL 63

Art.N - 299971536/BQ
