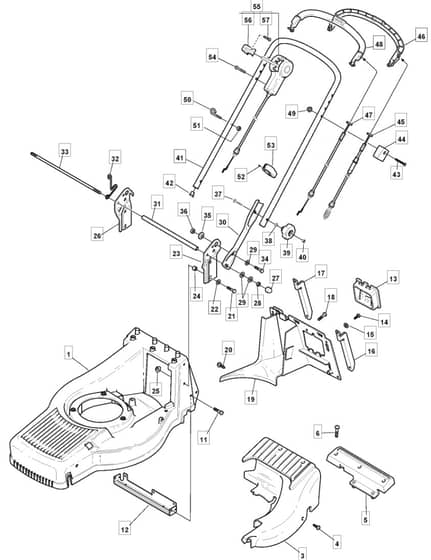

M550 R ES - 2008 - 292555523/UM8 - Mountfield Rotary Mower Main Assembly Diagram

M550 R ES - 2008 - 292555523/UM8 - Mountfield Rotary Mower Main Assembly Diagram
M550 R ES - 2008 - 292555523/UM8 - Mountfield Rotary Mower Main Assembly Diagram

Description

Mountfield M550 R ES Parts Diagram

Product Name - M550R/ES

Model Year - 2008

Model Type - TU 554 TR/E-R 4S

Art.N - 292555523/UM8

Ref. Img. Part No. Details
  3 Wheels Rod Carter Red
Wheels Rod Carter Red
MO322060155/1 Out of stock
Wheels Rod Carter Red
£18.84 £15.70

  11 Screw
Screw
MO112735592/0 Out of stock
Screw
£1.90 £1.58

  13 Battery Cover
Battery Cover
MO322109531/0 Out of stock
Battery Cover
£48.79 £40.66

  14 Screw
Screw
MO112728124/0 Out of stock
Screw
£1.49 £1.24

  15 Washer
Washer
MO112523040/0 In stock
Washer
£1.49 £1.24

  18 Screw
Screw
MO112735664/0 In stock
Screw
£1.36 £1.13

  19 Rear Conveyor Assy
Rear Conveyor Assy
MO322108278/0 Out of stock
Rear Conveyor Assy
£46.06 £38.38

  21 Screw
Screw
MO112793102/0 In stock
Screw
£1.49 £1.24

  22 Washer From 01-9-2007
Washer From 01-9-2007
MO112521350/0 In stock
Washer From 01-9-2007
£1.49 £1.24

  25 Nut
Nut
MO112293201/0 In stock
Nut
£1.63 £1.36

  27 Cap
Cap
MO118203854/0 Out of stock
Cap
£1.49 £1.24

  29 Washer
Washer
MO112523060/0 In stock
Washer
£1.49 £1.24

  30 Handle Lower Part
Handle Lower Part
MO381006614/0 In stock
Handle Lower Part
£39.28 £32.73

  32 Guide Spring
Guide Spring
MO122430312/0 Out of stock
Guide Spring
£5.96 £4.97

  33 Fulcrum Pin
Fulcrum Pin
MO122517856/1 Out of stock
Fulcrum Pin
£4.87 £4.06

  34 Screw
Screw
MO112793301/0 Out of stock
Screw
£1.49 £1.24

  35 Bushing
Bushing
MO322041955/0 Out of stock
Bushing
£1.49 £1.24

  37 Screw
Screw
MO112819110/0 In stock
Screw
£1.75 £1.46

  38 Washer
Washer
MO122680006/1 In stock
Washer
£1.75 £1.46

  39 Black Knob
Black Knob
MO122399900/0 In stock
Black Knob
£1.49 £1.24

  40 Nut
Nut
MO112293200/0 In stock
Nut
£1.49 £1.24

  42 Push Rod
Push Rod
MO118566110/0 Out of stock
Push Rod
£1.49 £1.24

  43 Screw
Screw
MO112727786/0 Out of stock
Screw
£1.90 £1.58

  44 Cable Holder
Cable Holder
MO322551685/0 In stock
Cable Holder
£7.24 £6.03

  45 Cable Rear Drive
Cable Rear Drive
MO381000697/0 In stock
Cable Rear Drive
£19.51 £16.26

  46 Driving Lever
Driving Lever
MO381003297/1 In stock
Driving Lever
£21.26 £17.72

  47 Cable. Thread Engine Brake B&S 675EX Series
Cable. Thread Engine Brake B&S 675EX Series
MO181000692/0 In stock
Cable. Thread Engine Brake B&S 675EX Series
£12.80 £10.67

  48 Lever
Lever
MO381003298/1 In stock
Lever
£31.15 £25.96

  49 Nut
Nut
MO112154510/0 In stock
Nut
£1.49 £1.24

  50 Guide Spring
Guide Spring
MO122430313/0 In stock
Guide Spring
£3.79 £3.16

  51 Nut
Nut
MO112292100/0 Out of stock
Nut
£1.36 £1.13

  52 Screw
Screw
MO112728706/0 In stock
Screw
£1.49 £1.24

  53 Clamp
Clamp
MO322192001/0 Out of stock
Clamp
£1.49 £1.24

  54 Screw
Screw
MO112728702/0 Out of stock
Screw
£1.49 £1.24

  55 Speed Control Ass.Y
Speed Control Ass.Y
MO381007098/0 In stock
Speed Control Ass.Y
£44.70 £37.25

  56 Knob
Knob
MO322399809/0 Out of stock
Knob
£1.49 £1.24

  57 Self-Tapping Screw K50 X 22
Self-Tapping Screw K50 X 22
MO112728300/0 Out of stock
Self-Tapping Screw K50 X 22
£1.49 £1.24


Description

Mountfield M550 R ES Parts Diagram

Product Name - M550R/ES

Model Year - 2008

Model Type - TU 554 TR/E-R 4S

Art.N - 292555523/UM8
