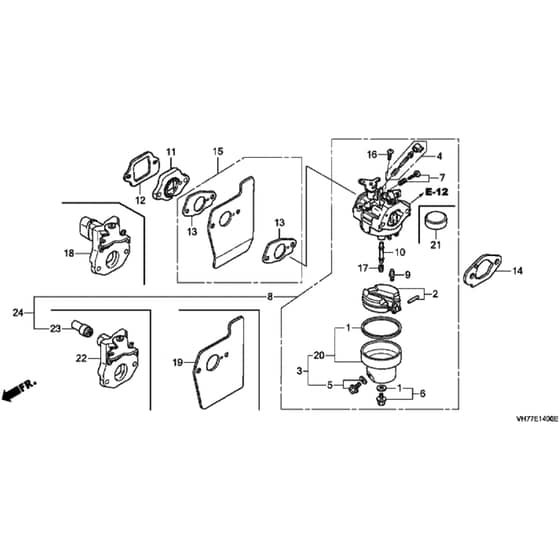

Honda HRX537C2 - HZEA - MAGA 1700001- Carburettor Diagram

Honda HRX537C2 - HZEA - MAGA 1700001- Carburettor Diagram
Honda HRX537C2 - HZEA - MAGA 1700001- Carburettor Diagram

Description

Honda HRX537C2 - HZEA Rotary Mower Parts Diagram

Ref. Img. Part No. Details
  1 Gasket Set HP16010-883-015
Gasket Set
In stock
£15.29 £12.74

  2 Float Set HP16013-ZL1-003
Float Set
Out of stock
£38.29 £31.91

  4 Screw Set HP16016-ZG0-W00
Screw Set
Out of stock
£16.18 £13.48

  6 Screw Set HP16028-ZK7-S91
Screw Set
Out of stock
£16.45 £13.71

  7 Throttle Stop Screw Set HP16029-ZG0-901
Throttle Stop Screw Set
Out of stock
£15.04 £12.53

  8 Carburettor Assy HP16100-Z0Y-M42
Carburettor Assy
Out of stock
£148.46 £123.72

  8 Carburettor Assy HP16100-Z0Y-M41
Carburettor Assy
Out of stock
£123.96 £103.30

  9 Float Valve HP16155-ZM0-013
Float Valve
Out of stock
£42.60 £35.50

  10 Main Nozzle HP16166-Z0Y-003
Main Nozzle
Out of stock
£36.23 £30.19

  12 Insulator Gasket HP16212-ZL8-000
Insulator Gasket
In stock
£3.56 £2.97

  14 Carburettor Gasket HP16228-Z0L-840
Carburettor Gasket
Out of stock
£2.74 £2.28

  16 Pan Screw HP93500-050-060H
Pan Screw
Out of stock
£2.35 £1.96

  17 Main Jet HP99101-1240620
Main Jet
Out of stock
£13.48 £11.23

  17 Jet HP99101-124-0680
Jet
Out of stock
£14.00 £11.67

  17 Jet HP99101-1240650
Jet
Out of stock
£12.50 £10.42

  19 Air Guide HP19651-Z0L-000
Air Guide
In stock
£4.94 £4.12

  20 Float Bowl HP16015-Z0L-881
Float Bowl
Out of stock
£58.27 £48.56

  21 Choke Dust Cap HP16148-Z1L-851
Choke Dust Cap
Out of stock
£6.30 £5.25

  22 Choke Control Assy HP16600-Z8D-840
Choke Control Assy
Out of stock
£92.62 £77.18

  23 Thermowax Assy HP16620-Z0Y-M41
Thermowax Assy
Out of stock
£22.48 £18.73


Description

Honda HRX537C2 - HZEA Rotary Mower Parts Diagram
