Description

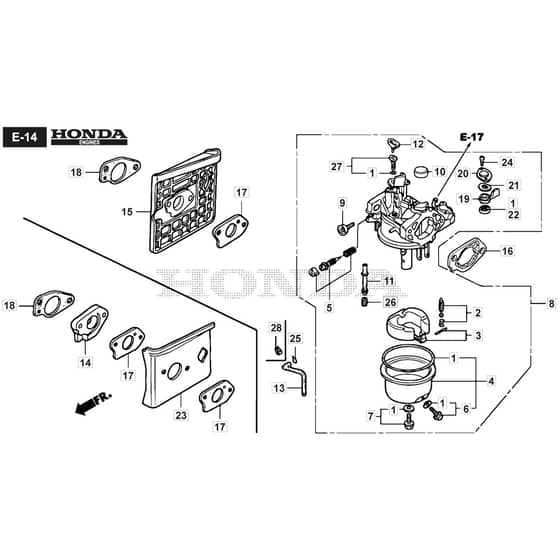

Mountfield 3000SH Parts Diagram

Product Name - 3000 SH

Model Year - 2012-2015

Model Type - MP 84 Hydro

Art.N - 2T2000383/M12

Engine Model - Honda GXV 390

Ref. Img. Part No. Details
  1 Gasket Set
Gasket Set
HP16010-ZE2-015 Out of stock
Gasket Set
£24.02 £20.02

  2 Valve Set. Float
Valve Set. Float
HP16011-ZA0-931 Out of stock
Valve Set. Float
£49.02 £40.85

  3 Float Set
Float Set
HP16013-Z1C-003 Out of stock
Float Set
£36.17 £30.14

  4 Chamber Set. Float
Chamber Set. Float
HP16015-ZE8-005 Out of stock
Chamber Set. Float
£61.32 £51.10

  5 Screw Set
Screw Set
HP16016-Z1E-V21 Out of stock
Screw Set
£7.87 £6.56

  6 Screw Set. Drain
Screw Set. Drain
HP16024-ZE1-811 Out of stock
Screw Set. Drain
£14.40 £12.00

  7 Screw Set
Screw Set
HP16028-ZK7-S91 Out of stock
Screw Set
£16.45 £13.71

  8 Carburetor Assy. (Be86R D)
Carburetor Assy. (Be86R D)
HP16100-Z1E-V45 Out of stock
Carburetor Assy. (Be86R D)
£176.33 £146.94

  9 Screw. Throttle Stop
Screw. Throttle Stop
HP16124-ZE0-005 Out of stock
Screw. Throttle Stop
£13.70 £11.42

  12 Collar. Setting
Collar. Setting
HP16172-ZE3-W10 Out of stock
Collar. Setting
£7.87 £6.56

  16 Spacer Comp. Carburetor
Spacer Comp. Carburetor
HP16220-ZA0-702 Out of stock
Spacer Comp. Carburetor
£19.48 £16.23

  17 Packing. Carburetor
Packing. Carburetor
HP16221-ZF6-800 Out of stock
Packing. Carburetor
£4.19 £3.49

  18 Packing. Insulator
Packing. Insulator
HP16223-ZE9-800 Out of stock
Packing. Insulator
£3.78 £3.15

  20 Plate. Lever Setting
Plate. Lever Setting
HP16954-ZE1-812 Out of stock
Plate. Lever Setting
£8.52 £7.10

  21 Spring. Cock Lever
Spring. Cock Lever
HP16956-ZE1-811 Out of stock
Spring. Cock Lever
£3.36 £2.80

  22 Packing. Fuel Cock
Packing. Fuel Cock
HP16957-ZE1-812 Out of stock
Packing. Fuel Cock
£5.30 £4.42

  25 Clip. Tube (B8)
Clip. Tube (B8)
HP95002-02080 In stock
Clip. Tube (B8)
£1.26 £1.05

  26 Jet. Main. #90
Jet. Main. #90
HP99101-ZH8-0900 Out of stock
Jet. Main. #90
£14.17 £11.81

  26 Jet. Main. #92
Jet. Main. #92
HP99101-ZH8-0920 Out of stock
Jet. Main. #92
£14.17 £11.81

  26 Jet. Main. #88
Jet. Main. #88
HP99101-ZH8-0880 Out of stock
Jet. Main. #88
£13.56 £11.30

  26 Jet. Main. #95
Jet. Main. #95
HP99101-ZH8-0950 Out of stock
Jet. Main. #95
£14.17 £11.81

  27 Jet Set. Pilot. #40
Jet Set. Pilot. #40
HP99204-ZE2-0400 Out of stock
Jet Set. Pilot. #40
£31.32 £26.10

  28 Clamp. Tube (D8)
Clamp. Tube (D8)
HP95002-4080008 Out of stock
Clamp. Tube (D8)
£2.14 £1.78


Description

Mountfield 3000SH Parts Diagram

Product Name - 3000 SH

Model Year - 2012-2015

Model Type - MP 84 Hydro

Art.N - 2T2000383/M12

Engine Model - Honda GXV 390
