1436M - 2004 - 13-2651-14 - Mountfield Ride On Mower Transmission Diagram

1436M - 2004 - 13-2651-14 - Mountfield Ride On Mower Transmission Diagram
1436M - 2004 - 13-2651-14 - Mountfield Ride On Mower Transmission Diagram

Description

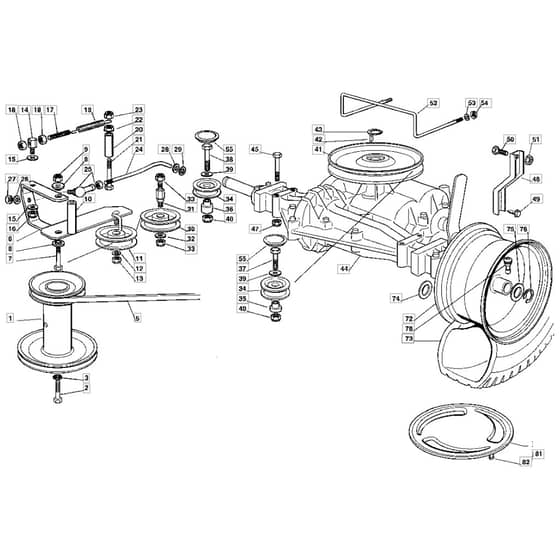

Mountfield 1436M Parts Diagram

Product Name - 1436M

Model Year - 2004

Model Type - NJ 92

Art.N - 13-2651-14

Ref. Img. Part No. Details
  1 Engine Belt Pulley
Engine Belt Pulley
MO125601547/1 Out of stock
Engine Belt Pulley
£211.92 £176.60

  2 Screw
Screw
MO112737310/0 Out of stock
Screw
£2.84 £2.37

  5 V-Belt
V-Belt
MO135062000/1 In stock
V-Belt
£31.40 £26.17

  7 Screw
Screw
MO112792099/0 In stock
Screw
£1.28 £1.07

  8 Bushing
Bushing
MO125038002/1 Out of stock
Bushing
£1.49 £1.24

  11 Idler Pulley
Idler Pulley
MO125601554/0 In stock
Idler Pulley
£23.40 £19.50

  12 Washer
Washer
MO112523060/0 In stock
Washer
£1.49 £1.24

  13 Lock Nut
Lock Nut
MO112155000/0 Out of stock
Lock Nut
£1.63 £1.36

  14 Pivot Bolt
Pivot Bolt
MO125510040/2 Out of stock
Pivot Bolt
£5.54 £4.62

  15 Washer
Washer
MO325670011/0 Out of stock
Washer
£1.49 £1.24

  17 Tie Rod
Tie Rod
MO125840005/0 Out of stock
Tie Rod
£2.84 £2.37

  18 Nut
Nut
MO112293200/0 Out of stock
Nut
£1.63 £1.36

  19 Spring
Spring
MO125430208/1 Out of stock
Spring
£3.38 £2.82

  21 Screw
Screw
MO112692050/0 In stock
Screw
£1.75 £1.46

  22 Nut
Nut
MO112293201/0 In stock
Nut
£1.63 £1.36

  24 Tie Rod
Tie Rod
MO125840002/0 Out of stock
Tie Rod
£17.88 £14.90

  25 Ball Joint
Ball Joint
MO122746610/0 Out of stock
Ball Joint
£20.32 £16.93

  26 Washer
Washer
MO112583500/0 Out of stock
Washer
£1.49 £1.24

  28 Washer
Washer
MO9699-0090-02 Out of stock
Washer
£1.90 £1.58

  29 Locking Washer
Locking Washer
MO112604899/0 Out of stock
Locking Washer
£1.63 £1.36

  30 Belt Roller
Belt Roller
MO125601555/0 In stock
Belt Roller
£26.76 £22.30

  34 Belt Roller
Belt Roller
MO325601570/1 Out of stock
Belt Roller
£23.44 £19.53

  35 Spacer
Spacer
MO125160018/1 Out of stock
Spacer
£6.50 £5.42

  36 Spacer
Spacer
MO125160014/1 Out of stock
Spacer
£7.32 £6.10

  37 Screw
Screw
MO112691100/0 Out of stock
Screw
£1.63 £1.36

  38 Screw
Screw
MO112691200/0 Out of stock
Screw
£1.80 £1.50

  41 Belt Pulley
Belt Pulley
MO182601503/0 Out of stock
Belt Pulley
£97.51 £81.26

  42 Key
Key
MO112139430/0 In stock
Key
£1.90 £1.58

  43 Circlip
Circlip
MO112608950/0 Out of stock
Circlip
£1.63 £1.36

  44 Transaxle (Mst 205-535) Peerless MST 205-535
Transaxle (Mst 205-535) Peerless MST 205-535
MO118400922/1 Out of stock
Transaxle (Mst 205-535) Peerless MST 205-535
£1,405.63 £1,171.36

  45 Screw
Screw
MO9997-0860-16 Out of stock
Screw
£1.49 £1.24

  48 Stay
Stay
MO325774247/0 Out of stock
Stay
£10.97 £9.14

  49 Screw
Screw
MO112735150/0 Out of stock
Screw
£1.63 £1.36

  50 Screw
Screw
MO9997-0816-16 Out of stock
Screw
£1.49 £1.24

  53 Washer
Washer
MO112521360/0 In stock
Washer
£1.63 £1.36

  54 Nut
Nut
MO112292102/0 In stock
Nut
£1.80 £1.50

  55 Cover
Cover
MO125109521/1 Out of stock
Cover
£1.49 £1.24

  72 Rim-Rear
Rim-Rear
MO182000592/0 Out of stock
Rim-Rear
£105.64 £88.03

  73 Tire (Turf Saver)
Tire (Turf Saver)
MO382680067/0 Out of stock
Tire (Turf Saver)
£183.20 £152.67

  74 Washer
Washer
MO112521410/0 Out of stock
Washer
£1.75 £1.46

  75 Washer
Washer
MO125670005/2 Out of stock
Washer
£3.92 £3.27

  76 Circlip
Circlip
MO112001000/0 Out of stock
Circlip
£1.75 £1.46

  78 Valve Assy.
Valve Assy.
MO9545-0500-00 Out of stock
Valve Assy.
£5.15 £4.29

  81 Wheel Cover Pos 82 incl.
Wheel Cover Pos 82 incl.
MO382110253/0 Out of stock
Wheel Cover Pos 82 incl.
£15.16 £12.63

  82 Spring
Spring
MO125430209/0 Out of stock
Spring
£4.20 £3.50


Description

Mountfield 1436M Parts Diagram

Product Name - 1436M

Model Year - 2004

Model Type - NJ 92

Art.N - 13-2651-14
