Description

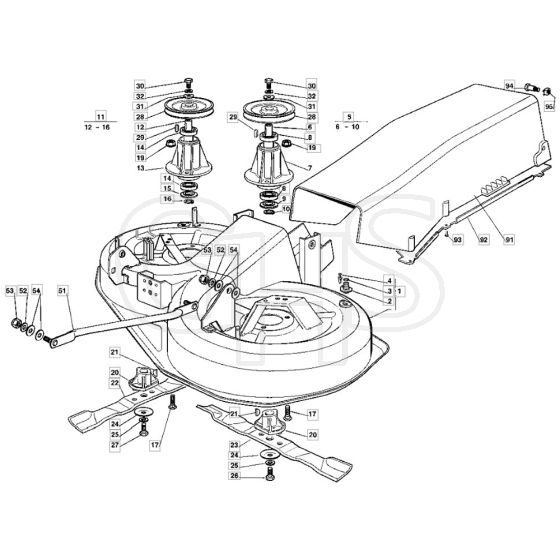

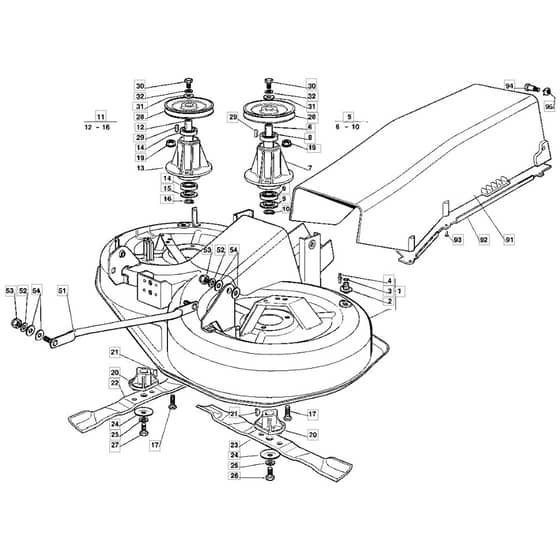

Mountfield 1436M Parts Diagram

Product Name - 1436M

Model Year - 2004

Model Type - NJ 92

Art.N - 13-2651-14

Ref. Img. Part No. Details
  1 Mower Casing
Mower Casing
MO382564048/1 Out of stock
Mower Casing
£480.66 £400.55

  2 Water Hose Connection
Water Hose Connection
MO125033060/0 In stock
Water Hose Connection
£1.49 £1.24

  3 O-Ring
O-Ring
MO119035000/0 Out of stock
O-Ring
£4.87 £4.06

  4 Rivet
Rivet
MO112500030/0 Out of stock
Rivet
£1.49 £1.24

  5 Bearing Box Assy-L Pos 6 - 10 incl.
Bearing Box Assy-L Pos 6 - 10 incl.
MO382207202/1LC Out of stock
Bearing Box Assy-L Pos 6 - 10 incl.
£87.36 £72.80

  6 Blade Shaft
Blade Shaft
MO125020834/0 Out of stock
Blade Shaft
£29.24 £24.37

  10 Circlip
Circlip
MO112609260/0 Out of stock
Circlip
£1.75 £1.46

  11 Bearing Box Assy-R Pos 12 - 16 incl.
Bearing Box Assy-R Pos 12 - 16 incl.
MO382207203/1LC Out of stock
Bearing Box Assy-R Pos 12 - 16 incl.
£87.36 £72.80

  12 Blade Shaft
Blade Shaft
MO125020803/0 Out of stock
Blade Shaft
£29.24 £24.37

  14 Ball Bearing
Ball Bearing
MO119216047/0 In stock
Ball Bearing
£14.40 £12.00

  15 Dust Cover
Dust Cover
MO325160501/1 Out of stock
Dust Cover
£1.49 £1.24

  17 Screw
Screw
MO112818700/0 In stock
Screw
£1.49 £1.24

  19 Nut
Nut
MO112293201/0 In stock
Nut
£1.63 £1.36

  20 Blade Hub
Blade Hub
MO125463200/0 In stock
Blade Hub
£8.40 £7.00

  21 Key
Key
MO112139100/0 In stock
Key
£1.63 £1.36

  22 Blade-R
Blade-R
MO182004352/0 Out of stock
Blade-R
£19.37 £16.14

  23 Blade
Blade
MO181004346/3 In stock
Blade
£13.75 £11.46

  24 Elastic Washer
Elastic Washer
MO122160400/0 In stock
Elastic Washer
£1.75 £1.46

  25 Washer
Washer
MO112523080/0 In stock
Washer
£1.63 £1.36

  26 Screw
Screw
MO112735694/0 In stock
Screw
£1.90 £1.58

  27 Blade Bolt (Lh-Thread)
Blade Bolt (Lh-Thread)
MO112735695/1 In stock
Blade Bolt (Lh-Thread)
£3.48 £2.90

  28 Belt Pulley
Belt Pulley
MO125601573/0 Out of stock
Belt Pulley
£73.74 £61.45

  29 Key
Key
MO112139480/0 In stock
Key
£1.80 £1.50

  30 Screw
Screw
MO9997-0820-16 Out of stock
Screw
£1.49 £1.24

  31 Washer
Washer
MO125670007/0 Out of stock
Washer
£1.90 £1.58

  32 Washer
Washer
MO112583500/0 Out of stock
Washer
£1.49 £1.24

  51 Equalizer Rod
Equalizer Rod
MO382000474/1 Out of stock
Equalizer Rod
£31.15 £25.96

  52 Washer
Washer
MO112521360/0 In stock
Washer
£1.63 £1.36

  53 Lock Nut
Lock Nut
MO112156602/0 In stock
Lock Nut
£1.36 £1.13

  54 Washer
Washer
MO325670008/1 In stock
Washer
£1.63 £1.36

  91 Discharge Chute
Discharge Chute
MO125108004/0 Out of stock
Discharge Chute
£67.73 £56.44

  92 Deflector
Deflector
MO325190091/0 Out of stock
Deflector
£23.50 £19.58

  93 Screw
Screw
MO112735402/0 In stock
Screw
£1.49 £1.24

  94 Pin Bolt
Pin Bolt
MO125510061/0 Out of stock
Pin Bolt
£8.74 £7.28

  95 Square Nut
Square Nut
MO112360430/0 Out of stock
Square Nut
£2.70 £2.25


Description

Mountfield 1436M Parts Diagram

Product Name - 1436M

Model Year - 2004

Model Type - NJ 92

Art.N - 13-2651-14
