Description

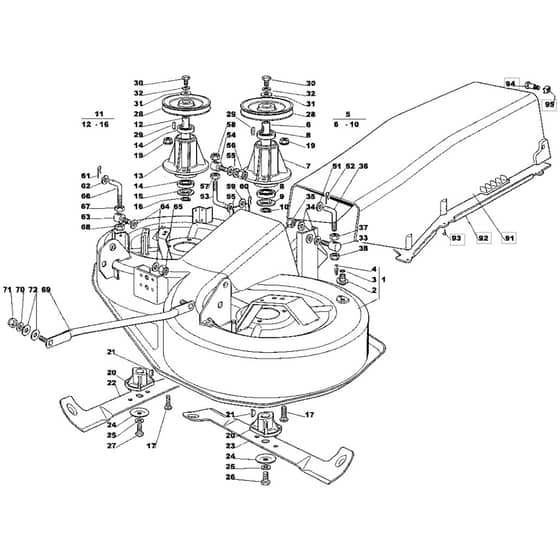

Mountfield 1436H Parts Diagram

Product Name - 1436 H

Model Year - 2002

Model Type - NJ 92 Hydro

Art.N - 13-2652-12

Ref. Img. Part No. Details
  1 Mower Casing
Mower Casing
MO382564048/1 Out of stock
Mower Casing
£480.66 £400.55

  2 Water Hose Connection
Water Hose Connection
MO125033060/0 In stock
Water Hose Connection
£1.49 £1.24

  3 O-Ring
O-Ring
MO119035000/0 Out of stock
O-Ring
£4.87 £4.06

  4 Rivet
Rivet
MO112500030/0 Out of stock
Rivet
£1.49 £1.24

  5 Bearing Box Assy-L Pos 6 - 10 incl.
Bearing Box Assy-L Pos 6 - 10 incl.
MO382207202/1LC Out of stock
Bearing Box Assy-L Pos 6 - 10 incl.
£87.36 £72.80

  6 Blade Shaft
Blade Shaft
MO125020834/0 Out of stock
Blade Shaft
£29.24 £24.37

  10 Circlip
Circlip
MO112609260/0 Out of stock
Circlip
£1.75 £1.46

  11 Bearing Box Assy-R Pos 12 - 16 incl.
Bearing Box Assy-R Pos 12 - 16 incl.
MO382207203/1LC Out of stock
Bearing Box Assy-R Pos 12 - 16 incl.
£87.36 £72.80

  12 Blade Shaft
Blade Shaft
MO125020803/0 Out of stock
Blade Shaft
£29.24 £24.37

  14 Ball Bearing
Ball Bearing
MO119216047/0 In stock
Ball Bearing
£15.18 £12.65

  15 Dust Cover
Dust Cover
MO325160501/1 Out of stock
Dust Cover
£1.49 £1.24

  17 Screw
Screw
MO112818700/0 In stock
Screw
£1.49 £1.24

  19 Nut
Nut
MO112293201/0 In stock
Nut
£1.63 £1.36

  20 Blade Hub
Blade Hub
MO125463200/0 In stock
Blade Hub
£8.83 £7.36

  21 Key
Key
MO112139100/0 In stock
Key
£1.49 £1.24

  22 Blade-R
Blade-R
MO182004345/1 In stock
Blade-R
£22.63 £18.86

  23 Blade-L
Blade-L
MO182004344/1 In stock
Blade-L
£22.63 £18.86

  24 Elastic Washer
Elastic Washer
MO122160400/0 In stock
Elastic Washer
£1.75 £1.46

  25 Washer
Washer
MO112523080/0 In stock
Washer
£1.49 £1.24

  26 Screw
Screw
MO112735694/0 In stock
Screw
£1.90 £1.58

  27 Blade Bolt (Lh-Thread)
Blade Bolt (Lh-Thread)
MO112735695/1 In stock
Blade Bolt (Lh-Thread)
£3.65 £3.04

  28 Belt Pulley
Belt Pulley
MO125601563/0 Out of stock
Belt Pulley
£41.99 £34.99

  29 Key
Key
MO112139480/0 In stock
Key
£1.63 £1.36

  30 Screw
Screw
MO9997-0820-16 Out of stock
Screw
£1.49 £1.24

  31 Washer
Washer
MO125670007/0 Out of stock
Washer
£1.90 £1.58

  32 Washer
Washer
MO112583500/0 Out of stock
Washer
£1.49 £1.24

  33 Pivot Bolt
Pivot Bolt
MO125510024/1 Out of stock
Pivot Bolt
£5.96 £4.97

  34 Washer
Washer
MO325670008/1 Out of stock
Washer
£1.49 £1.24

  35 Lock Nut
Lock Nut
MO112156602/0 In stock
Lock Nut
£1.36 £1.13

  36 Lift Tie Rod
Lift Tie Rod
MO125840003/2 Out of stock
Lift Tie Rod
£11.92 £9.93

  37 Nut
Nut
MO112295200/0 Out of stock
Nut
£1.36 £1.13

  52 Hair Pin
Hair Pin
MO124487997/0 Out of stock
Hair Pin
£1.49 £1.24

  59 Washer
Washer
MO112521360/0 Out of stock
Washer
£1.49 £1.24

  69 Equalizer Rod
Equalizer Rod
MO382000474/1 Out of stock
Equalizer Rod
£31.15 £25.96

  70 Washer
Washer
MO112523060/0 In stock
Washer
£1.49 £1.24

  91 Discharge Chute
Discharge Chute
MO125108004/0 Out of stock
Discharge Chute
£67.73 £56.44

  92 Deflector
Deflector
MO325190091/0 Out of stock
Deflector
£23.50 £19.58

  93 Screw
Screw
MO112735402/0 In stock
Screw
£1.49 £1.24

  94 Pin Bolt
Pin Bolt
MO125510061/0 Out of stock
Pin Bolt
£8.74 £7.28

  95 Nut
Nut
MO112360430/0 Out of stock
Nut
£2.70 £2.25


Description

Mountfield 1436H Parts Diagram

Product Name - 1436 H

Model Year - 2002

Model Type - NJ 92 Hydro

Art.N - 13-2652-12
